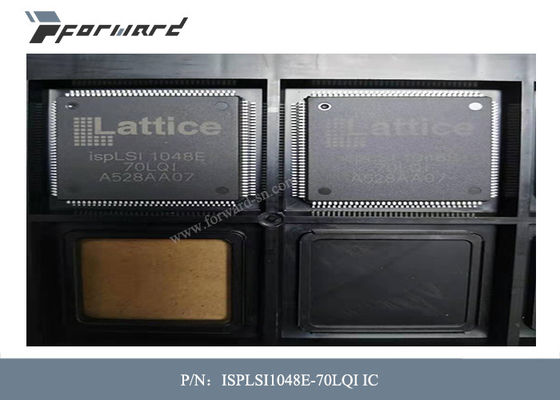

Tension d'alimentation d'opération des pièces ISPLSI1048E-70LQI d'aviation 5 V

Tension d'alimentation d'opération des pièces ISPLSI1048E-70LQI d'aviation 5 V

Descriptions des pièces d'aviation :

L'ispLSI 1048E est un dispositif logique programmable à haute densité contenant 288 registres, 96 bornes universelles d'entrée-sortie, 12 bornes consacrées d'entrée, l'horloge quatre consacrée a entré des goupilles, deux ont consacré des goupilles globales d'entrée d'OE, et une piscine de acheminement globale (GRP). Le GRP fournit l'interconnectivité complète entre tous ces éléments.

L'ispLSI 1048E offre à 5V la programmabilité non-volatile de dans-système de la logique, aussi bien qu'à l'interconnexion pour fournir les systèmes véritablement reconfigurable. Un surensemble fonctionnel de l'architecture 1048 d'ispLSI, le dispositif de l'ispLSI 1048E additionne deux que la nouvelle sortie globale permettent des goupilles et deux entrées consacrées supplémentaires.

L'unité de base de la logique sur le dispositif de l'ispLSI 1048E est le bloc générique de logique (GLB). Le GLBs sont marqués A0, A1… F7 (voir le schéma 1). Il y a un total de 48 GLBs dans le dispositif de l'ispLSI 1048E. Chaque GLB a 18 entrées, ET/OU programmable/exclusivité OU rangée, et quatre sorties qui peuvent être configurées pour être combinatoires ou être enregistrées. Les entrées au GLB viennent du GRP et des entrées consacrées. Toutes les sorties de GLB sont apportées de nouveau dans le GRP de sorte qu'elles puissent être reliées aux entrées de n'importe quel autre GLB sur le dispositif.

Caractéristiques des pièces d'aviation :

• LOGIQUE PROGRAMMABLE À HAUTE DENSITÉ

— 8 000 portes de PLD — 96 bornes d'entrée-sortie, douze entrées consacrées

— 288 registres — Global ultra-rapide relie ensemble

— Entrée large déclenchant pour les compteurs, les machines d'état, les décodeurs d'adresse, etc. rapides.

— Petite longueur de bloc de logique pour la logique à circuits discrets

— Fonctionellement et Pin- compatibles à l'ispLSI 1048C

• TECHNOLOGIE DE LA HAUTE PERFORMANCE E2CMOS®

— fmax = 125 mégahertz de fréquence maximum d'opération

— tpd = retard de propagation de 7,5 NS

— Entrées et sorties compatibles de TTL

— Électriquement Eraseable et reprogrammable

— Non-volatile

— 100% examiné à la période de la fabrication

• IN-SYSTEM PROGRAMMABLE

— Dans-système (ISP™) 5V programmable seulement

— Rendements accrus de fabrication, réduit temps-toMarket et qualité du produit améliorée

— Reprogrammez les dispositifs soudés pour un prototypage plus rapide

• OFFRE la VITESSE FACILE D'UTILISATION ET RAPIDE de SYSTÈME de PLDs AVEC la DENSITÉ ET la FLEXIBILITÉ des RÉSEAUX PRÉDIFFUSÉS PROGRAMMABLES de CHAMP

— Le dispositif programmable complet peut combiner la logique de colle et les conceptions structurées

— Pin Locking Capability augmenté

— Quatre bornes consacrées d'entrée d'horloge

— Horloges synchrones et asynchrones

— Groupe programmable Rate Control de sortie pour réduire au minimum le bruit de changement

— Pin Placement flexible

— La piscine de acheminement globale optimisée fournit l'interconnectivité globale

— Options sans plomb de paquet
