Sortie de tension de circuits intégrés des pièces AD581SH d'aviation (minute/fixe) 10V

Sortie de tension de circuits intégrés des pièces AD581SH d'aviation (minute/fixe) 10V


Descriptions des pièces d'aviation :


L'AD581 est 3 une goupille, à température compensée, monolithique, la référence de tension d'espace de bande qui fournit un résultat 10,00 V précis d'un niveau saisie non réglementé s'étendant de 12 V à 30 V. Laser que le règlage de gaufrette (LWT) est employée pour équilibrer l'erreur initiale à +25°C aussi bien que le coefficient de température, ayant pour résultat la représentation de haute précision précédemment disponible seulement dans les hybrides chers ou des modules réglés par four. La tolérance initiale d'erreur de 5 système mv et le coefficient de température garanti par °C de 17h de l'AD581L est disponible dans une référence monolithique de tension.

La conception de circuit d'espace de bande utilisée dans l'AD581 offre plusieurs avantages par rapport aux techniques classiques de diode de panne de Zener. Le plus important, aucun composant externe n'est exigé pour réaliser la pleine exactitude et la stabilité significative aux systèmes de puissance faible. En outre, l'approvisionnement total actuel au dispositif, y compris l'amplificateur de tampon de sortie (qui peut fournir jusqu'à 10 mA) est le μA en général 750. La stabilité à long terme de la conception d'espace de bande est équivalente aux diodes choisies de référence de Zener.

L'AD581 est recommandé pour l'usage comme référence pour 8, 10 - ou 12 ont mordu les convertisseurs numériques-analogique (DACs) qui exigent une référence externe de précision. Le dispositif est également idéal pour tous les types d'exactitude mordue jusqu'à par 14 des convertisseurs analogique-numérique (CDA), approximation successive ou conceptions de intégration, et peut généralement offrir une meilleure représentation que cela fourni par des références d'un seul bloc standard.

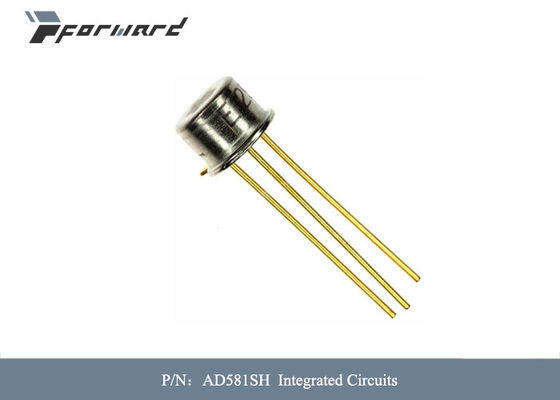

Les AD581J, les AD581K, et les AD581L sont spécifiés pour l'opération de 0°C à 70°C ; les AD581S, les AD581T, et les AD581U sont spécifiés pour le −55°C à la gamme de +125°C. Toutes les catégories sont empaquetées dans 3 un métal hermétiquement scellé de la goupille TO-5 peuvent.

Caractéristiques des pièces d'aviation :

• Ébarbage de laser des résultats de coefficient d'exactitude et de température d'initiale dans des erreurs très basses au-dessus de la température sans utilisation des composants externes. L'AD581L a une déviation maximum de 10,000 V de ±7.25 système mv de 0°C à 70°C, tandis que l'AD581U garantit l'erreur totale maximum de ±15 système mv sans équilibres externes de −55°C à +125°C.
• Puisque le règlage de laser est fait sur la gaufrette avant la séparation dans différentes puces, l'AD581 est extrêmement précieux aux concepteurs hybrides pour sa facilité d'utilisation, manque d'équilibres externes exigés, et haute performance inhérente.
• L'AD581 peut également être actionné en mode de Zener de 2 bornes pour fournir à une référence de la précision −10 V juste une résistance externe à l'approvisionnement non réglementé. La représentation en ce mode est presque égale à celle du brochage 3 standard.
• La conception de circuit avancée utilisant le concept d'espace de bande permet à l'AD581 de donner la pleine représentation avec une tension d'entrée non réglementée vers le bas à 13 V. Avec une résistance externe, le dispositif fonctionne avec un approvisionnement aussi bas que V. 11,4 5. L'AD581 est disponible dans les versions conformes avec MILSTD-883. Référez-vous à la fiche technique militaire pour des spécifications détaillées.

Caractéristiques des pièces d'aviation :
