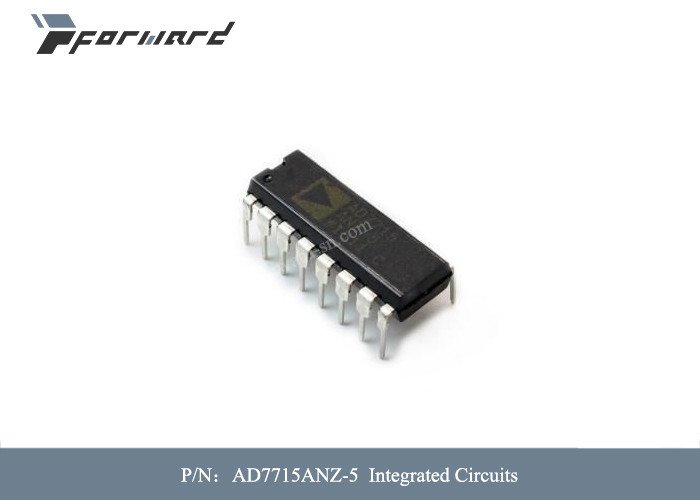

Circuits intégrés des pièces AD7715ANZ-5 d'aviation actionnant Temperature-40°C | 85°C

Circuits intégrés des pièces AD7715ANZ-5 d'aviation actionnant Temperature-40°C | 85°C

Descriptions des pièces d'aviation :


L'AD7715 est un embout avant analogue complet pour des applications basses fréquences de mesure. La pièce peut accepter les signaux d'entrée de bas niveau directement d'un transducteur et produit un mot numérique périodique. Elle utilise une technique de conversion de Σ-Δ pour réaliser jusqu'à 16 bits sans représentation absente de codes. Le signal d'entrée est appliqué à un embout avant de gain programmable de propriété industrielle basé autour d'un modulateur analogue. La sortie de modulateur est traitée par un filtre numérique de sur-puce. La première entaille de ce filtre numérique peut être programmée par l'intermédiaire du compteur d'instruction de sur-puce permettant l'ajustement du taux de mise à jour de coupure et de sortie de filtre.

L'AD7715 comporte une entrée analogique différentielle aussi bien qu'une entrée de référence différentielle. Elle fonctionne à partir d'un approvisionnement simple (3 V ou 5 V). Elle peut manipuler les gammes unipolaires de signal d'entrée de 0 systèmes mv à de 20 systèmes mv, de 0 systèmes mv à de 80 systèmes mv, de 0 V à de 1,25 V et de 0 V à 2,5 V. Elle peut également manipuler les gammes bipolaires de signal d'entrée de ±20 système mv, de ±80 système mv, de ±1.25 V et de ±2.5 V. Ces gammes bipolaires sont mises en référence à l'entrée négative de l'entrée analogique différentielle. L'AD7715 exécute ainsi tous les traitement et conversion de signal pour un système de simple canal.

L'AD7715 est idéal pour l'usage dans futé, le microcontrôleur, ou les systèmes de DSPbased. Il comporte un interface série qui peut être configuré pour l'opération trifilaire. Des arrangements de gain, la polarité de signal, et la sélection de taux de mise à jour peuvent être configurés dans le logiciel utilisant la porte série d'entrée. La pièce contient des options d'auto-calibrage et de calibrage de système pour éliminer le gain et pour compenser les erreurs sur la pièce elle-même ou dans le système.

La construction de CMOS assure la dissipation de puissance faible très, et le mode de puissance-vers le bas ramène la consommation d'alimentation générale au µW 50 typique. La pièce est disponible dans 16 une avance, 0,3 boîtiers à double rangée de connexions de la taille du pouce et en plastique (PDIP) aussi bien qu'une avance 16 paquet de large d'ensemble de 0,3 pouces petit (SOIC_W) et 16 un paquet de l'avance TSSOP.

Caractéristiques des pièces d'aviation :

• L'AD7715 consomme moins le µA de 450 dans le courant d'approvisionnement total à 3 approvisionnements de V et à horloge principale de 1 mégahertz, le rendant idéal pour l'usage dans les systèmes de basse puissance. Le courant de réserve est moins de µA 10.
• L'entrée programmable de gain permet à l'AD7715 d'accepter des signaux d'entrée directement d'une jauge de contrainte ou d'un transducteur enlevant une quantité considérable de traitement de signal.
• L'AD7715 est idéal pour des applications de microcontrôleur ou de processeur de DSP avec un interface série trifilaire réduisant le nombre de lignes d'interconnexion et réduisant le nombre de coupleurs optiques exigés dans les systèmes d'isolement. La pièce contient les registres de sur-puce qui permettent le contrôle de logiciel du taux de mise à jour de sortie, du gain d'entrée, de la polarité de signal, et des modes de calibrage.
• La pièce comporte d'excellentes spécifications de performances statiques avec 16 codes pas absents de bits, exactitude de ±0.0015%, et bas bruit de RMS. On élimine des erreurs de point final et les effets de la dérive de la température par les options de calibrage de sur-puce, qui éliminent la zéro-échelle et les erreurs complètes.
