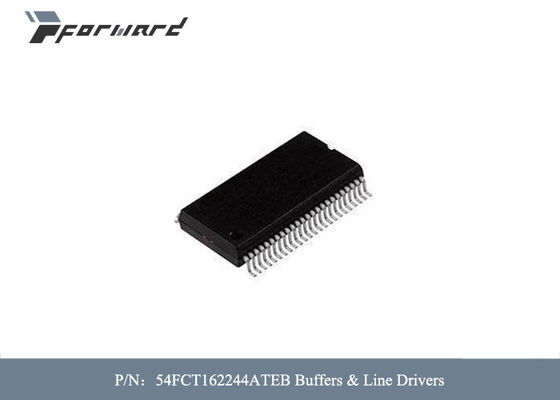

Les tampons et modules de commande de ligne des pièces 54FCT162244ATEB d'aviation alimentation la tension 5 V maximum

Les tampons et modules de commande de ligne des pièces 54FCT162244ATEB d'aviation alimentation la tension 5 V maximum

Descriptions des pièces d'aviation :


Le tampon de FCT162244T/module de commande de ligne de 16 bits est pour des applications d'interface de bus ou d'amortissement de signal exigeant la dissipation de puissance faible à grande vitesse et. Ces dispositifs ont pour traverser l'organisation de goupille, et rétrécissent l'emballage pour simplifier la disposition de conseil. Toutes les entrées sont conçues avec l'hystérésis pour la marge de bruit améliorée. L'opération de 16 bits de contrôles de trois-état permettez 4 indépendants mordus, à 8 bits ou combinée. Ces pièces sont branchent en remplacements pour 54/74ABT16244 où des niveaux plus élevés de dissipation de puissance faible de vitesse, plus à faible bruit ou sont désirés. Le FCT162244T a équilibré des niveaux actuels de sortie et des résistances limitrices. Ceux-ci offrent le bas rebond au sol, l'attérrissage trop court minimal, et les temps de chute commandés de sortie, réduisant le besoin de série externe terminant des résistances tout en fournissant toujours l'opération très à grande vitesse pour des charges de moins que 200pF.

Caractéristiques des pièces d'aviation :

Technologie de 0,5 MICRONS CMOS

• Remplacement ultra-rapide et de basse puissance de CMOS pour des fonctions d'ABT

• TSK typique (o) (biais de sortie) < 250ps="">

• Bas ≤ 1µA (maximum) de fuite d'entrée et sortie

• ESD > 2000V par MIL-STD-883, méthode 3015 ; > utilisation 200V

modèle de machine (C = 200pF, R = 0)

• Conducteurs équilibrés de sortie :

– ±24mA (industriels)

– ±16mA (militaires)

• Bruit de changement réduit de système

• VOLP typique (rebond au sol de sortie) < 0="">

VENTRES = 25°C

• Disponible dans les paquets suivants :

– Industriel : SSOP, TSSOP

– Militaire : CERPACK

Caractéristiques des pièces d'aviation :
