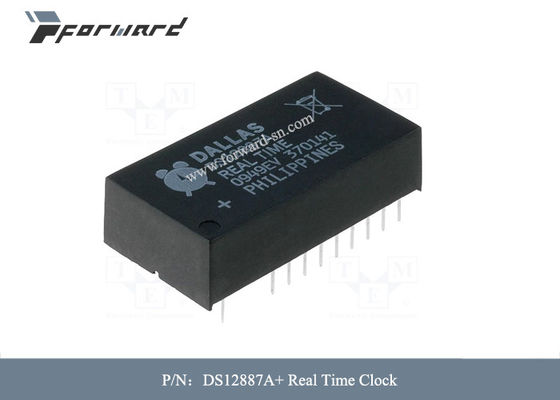

Capacité de la mémoire de l'horloge temps réel RTC des pièces DS12887A+ d'aviation 114 B

Capacité de la mémoire de l'horloge temps réel RTC des pièces DS12887A+ d'aviation 114 B

Descriptions des pièces d'aviation :

Les horloges temps réel DS12885, DS12887, et DS12C887 (RTC) sont conçues pour être les remplacements directs pour le DS1285 et le DS1287. Les dispositifs fournissent à une horloge temps réel/à calendrier, à une alarme d'heure, à trois interruptions maskable un résultat commun d'interruption, à une onde rectangulaire programmable, et à 114 octets de MÉMOIRE RAM statique batterybacked (113 octets dans le DS12C887 et le DS12C887A). Le DS12887 intègre une source d'énergie de cristal et de lithium de quartz dans des 24 paquets d'IMMERSION encapsulés par goupille. Le DS12C887 ajoute un octet de siècle à l'adresse 32h. Pour tous les dispositifs, la date à la fin du mois est automatiquement ajustée pendant des mois avec moins de 31 jours, y compris la correction pendant des années bissextiles. Les dispositifs fonctionnent également dans le format de 24 heures ou de 12 heures avec un indicateur d'AM/PM. Un circuit à température compensée de précision surveille le statut de VCC. Si une panne de courant primaire est détectée, le dispositif commute automatiquement à un approvisionnement de secours. Une batterie de pièce de monnaie-cellule de lithium peut être reliée à la goupille d'entrée de VBAT sur le DS12885 pour maintenir l'opération de date et heure quand la puissance primaire est absente. Le dispositif est accédé par une interface d'un octet multiplexée, qui soutient des modes d'Intel et de Motorola.

Caractéristiques des pièces d'aviation :

* remplacement de réunion informelle pour IBM à l'horloge/au calendrier d'ordinateur

* Le RTC compte des secondes, minutes, heures, jour, date,

Mois, et année avec la compensation d'année bissextile jusqu'en 2099

* binaire ou représentation de temps de BCD

* 12-heure ou horloge de 24 heures avec l'AM et le P.M. en mode de 12-heure

* option de temps heure d'été

* synchronisation sélectionnable d'autobus d'Intel ou de Motorola

* connecté par interface au logiciel en tant que 128 RAM Locations

* 14 octets de compteurs d'horloge et d'instruction

* 114 octets de RAM polyvalent et soutenu par la batterie (113 octets dans le DS12C887 et le DS12C887A)

* RAM Clear Function (DS12885, DS12887A, et DS12C887A)

* sortie d'interruption avec trois indépendamment drapeaux d'interruption de Maskable

* alarme d'heure une fois par seconde à une fois par jour

* taux périodiques de 122μs à 500ms

* drapeau de cycle de mise à jour de Fin-de-horloge

* sortie programmable de Place-vague

* de panne de courant automatiques détectent et commutent des circuits

* paquet extérieur facultatif ou 32-Pin TQFP (DS12885) de bâti de 28-Pin PLCC

* paquet encapsulé facultatif de l'IMMERSION (EDIP) avec le cristal et la batterie intégrés (DS12887, DS12887A, DS12C887, DS12C887A)

* température ambiante industrielle facultative disponible

* laboratoire de garants (UL) identifié.
