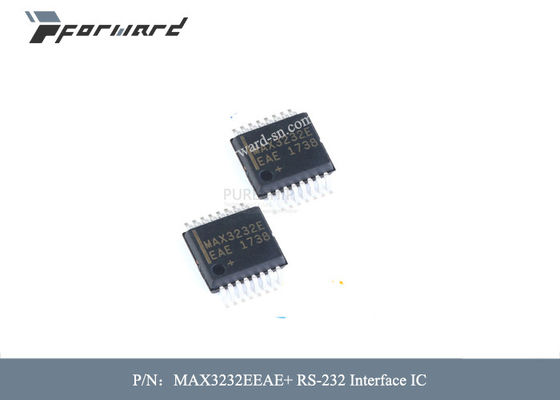

Les pièces d'aviation de MAX3232EEAE+ RS-232 connectent la tension d'alimentation d'IC - 5,5 V maximum

Tension d'alimentation d'IC d'interface des pièces MAX3232EEAE+ RS-232 d'aviation - 5,5 V maximum

Descriptions des pièces d'aviation :

Les MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E les communications EIA/TIA-232 et V.28/V.24 de +3.0V-powered connectent des dispositifs pour comporter la consommation de puissance faible, les capacités taux des données élevées, et la protection augmentée de l'électrostatique-décharge (ESD). La structure augmentée d'ESD protège toutes les sorties d'émetteur et entrées de récepteur à ±15kV utilisant la décharge de hauteur de fuite du CEI 1000-4-2, à ±8kV utilisant la décharge de contact du CEI 1000-4-2 (±9kV pour MAX3246E), et à ±15kV utilisant le modèle de corps humain. Les goupilles de logique et d'entrée-sortie de récepteur du MAX3237E sont protégées aux normes ci-dessus, alors que les goupilles de sortie d'émetteur sont protégées à ±15kV utilisant le modèle de corps humain.

Une étape de sortie d'émetteur de propriété industrielle de bas-abandon scolaire fournit la représentation RS-232 vraie d'un +3.0V à l'alimentation d'énergie de +5.5V, utilisant une double pompe de charge interne. La pompe de charge exige seulement quatre petits condensateurs 0.1μF pour l'opération d'un approvisionnement de +3.3V. Chaque dispositif garantit l'opération aux débits de 250kbps tout en maintenant les niveaux de sortie RS-232. L'opération de garanties de MAX3237E à 250kbps dans le mode opérationnel normal et à 1Mbps dans le mode opérationnel de MegaBaud™, tout en maintenant des niveaux de sortie de RS-232-compliant.

Les MAX3222E/MAX3232E ont deux récepteurs et deux émetteurs. Le MAX3222E comporte un mode de l'arrêt 1μA qui réduit la puissance dans les systèmes portatifs à piles. Les récepteurs de MAX3222E restent actifs dans le mode d'arrêt, permettant la surveillance des périphériques externes tout en consommant seulement 1μA d'approvisionnement actuel. Les MAX3222E et les MAX3232E sont goupille, paquet, et fonctionellement compatibles avec le MAX242 et le MAX232 industriellement compatibles, respectivement.

Les MAX3241E/MAX3246E sont les portes série complètes (trois conducteurs/cinq récepteurs) conçues pour des ordinateurs de carnet et de subnotebook. Le MAX3237E (cinq conducteurs trois récepteurs) est idéal pour les applications périphériques qui exigent le transfert des données rapide. Ces dispositifs comportent un mode d'arrêt en lequel tous les récepteurs restent actifs, tout en consommant seulement 1μA (MAX3241E/MAX3246E) ou 10nA (MAX3237E).

Les MAX3222E, les MAX3232E, et les MAX3241E sont disponibles dans l'économie de l'espace des paquets AINSI, de SSOP, de TQFN et de TSSOP. Le MAX3237E est offert dans un paquet de SSOP. Le MAX3246E est offert dans l'ultra-petit paquet de 6 x 6 UCSP™.

Caractéristiques des pièces d'aviation :

• Pour des applications Espace-contraintes
• • MAX3228E/MAX3229E : ±15kV ESD-s'est protégé,
• +2.5V à +5.5V, émetteurs-récepteurs RS-232 dans UCSP
• Pour des applications de basse tension ou de données de câble
• • MAX3380E/MAX3381E : +2.35V à +5.5V, 1μA,
• 2Tx/2Rx, émetteurs-récepteurs RS-232 avec ±15kV
• • Goupilles ESD-protégées d'entrée-sortie et de logique

Caractéristiques des pièces d'aviation :
