Une carte de traitement d'image RK3588 rentable, dotée d'un processeur 64 bits à 8 cœurs avec une fréquence d'horloge allant jusqu'à 2,4 GHz

  • A cost-effective RK3588 image processing board, featuring an 8-core 64-bit CPU with a clock frequency of up to 2.4 GHz
Lieu d'origine Chine
Nom de marque Forward
Numéro de modèle FWD-RK3588
Quantité de commande min 1
Délai de livraison 5-8 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement 10000/an
Détails sur le produit
Mettre en évidence

Plaque d'imagerie thermique RK3588

,

CPU monoculaire à 8 cœurs 64 bits

,

2Plaque de traitement d'image de 4 GHz
Laisser un message
Description de produit
Une carte de traitement d'image RK3588 rentable, dotée d'un processeur de 64 bits à 8 cœurs avec une fréquence d'horloge allant jusqu'à 2,4 GHz pour les appareils photo infrarouges / appareils thermiques
Vue d'ensemble du produit

Ce produit est une carte de traitement d'image intégrée alimentée par le processeur Rockchip RK3588, principalement composée de deux composants: une carte de traitement de base (SoM) et une carte porteuse d'interface.Le RK3588 est le processeur haut de gamme phare de la prochaine génération de RockchipIl est équipé d'un processeur de 64 bits à 8 cœurs avec une vitesse d'horloge principale allant jusqu'à 2,4 GHz.fournir 6 TOPS de puissance de calcul et soutenir les cadres d'apprentissage profond traditionnels.


La carte de traitement d'image intègre trois interfaces d'entrée vidéo, dont deux interfaces MIPI CSI et une interface vidéo numérique BT.1120, permettant la capture vidéo haute définition multi-sources.Équipé de nombreuses interfaces de communication à bord, la carte obtient une transmission de données vidéo stable et efficace pour répondre aux exigences élevées des systèmes de vision intégrés de haute performance.Le produit a terminé l'adaptation du pilote de base sous l'environnement Linux (Ubuntu RootFS), permettant aux utilisateurs de procéder directement au développement de la couche d'application.

Applications
Lors du déploiement de divers programmes logiciels d'application ou algorithmiques, une carte de traitement d'image peut servir de composant central intégré à des appareils tels que des chercheurs, des pods,avec une puissance de sortie inférieure ou égale à 50 W, facilitant l'observation, la cible et la reconnaissance des cibles.
Principales caractéristiques
  • Prend en charge l'entrée de l'interface de caméra MIPI CSI, permettant l'acquisition de données du capteur d'image;
  • Prend en charge l'entrée de l'interface vidéo numérique BT.1120, permettant la connexion à des sources vidéo numériques haute définition;
  • fournit des capacités de communication en série;
  • Fournit des capacités de communication réseau;
  • Il dispose d'un environnement d'exécution d'inférence d'IA intégré avec une architecture à trois cœurs et 6 TOPS de puissance de calcul, prenant en charge diverses précisions de données, notamment INT4, INT8, INT16, FP16, BF16,et TF32;
  • Prend en charge le codage dans des formats tels que H.265 et H.264.
Configuration du matériel de base
Configuration Les spécifications
CPU Rockchip RK3588: Octa-core 64 bits de taille.LITTLE architecture (4 × Cortex-A76 + 4 × Cortex-A55)
NPU 6 Puissance de calcul TOPS, architecture à triple noyau, prend en charge INT4/INT8/INT16/FP16/BF16/TF32.
Le GPU Il s'agit d'un logiciel de gestion de projet.2Je vous en prie, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2. Les résultats de l'enquête sont publiés dans le journal officiel de l'Union européenne.0, Module d' accélération d' image 2D intégré haute performance
Élargir le stockage Un emplacement standard pour carte SD, supporte jusqu'à 128 Go.
La RAM 8 Go LPDDR4X
Stockage intégré 64 Go eMMC
Interface haute vitesse Il prend en charge PCIe 3.0 / PCIe 2.0 / SATA 3.0 / Type-C / USB 3.1 / USB 2.0
Multimédia Prend en charge le décodage vidéo H.265/H.264/AV1/VP9/AVS2, jusqu'à 8K à 60 FPS
Prend en charge le codage vidéo H.264/H.265, jusqu'à 8K à 30 FPS
Interfaces matérielles
Interface Les spécifications Définition
Énergie DC 12V ± 1V courant maximal: 2,5 A; courant typique: ~ 1,5 A; connecteur micro-rectangulaire
Entrée vidéo 2 × SDI 3G-SDI, HD-SDI; jusqu'à 1920×1080@60fps; connecteurs RF SMA
Entrée vidéo 1 × CaméraLink 1x Base complète ou 2x Base; maximum 1280x1024@100fps; connecteurs SDR26
Entrée vidéo 2× MIPI CSI deux interfaces MIPI CSI à quatre voies; connecteurs micro-coaxial
Sortie vidéo 2× Ports Ethernet Ethernet à négociation automatique en gigabit; interfaces RJ45
USB 1 × USB 3.0 Type-C
Port de série 6 × RS422 Port série 6 canaux 310B RS422
Port de série 4 × RS422 Port série FPGA RS422 à 4 canaux
Port de série 2 × UART Réutilisation de 2 des 6 ports série 310B RS422
Caractéristiques du tableau

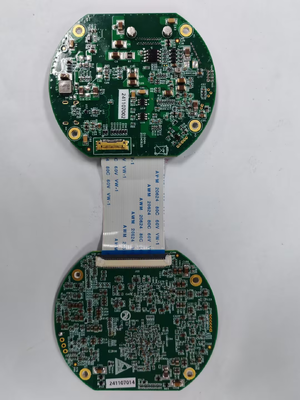

Une carte de traitement d'image RK3588 rentable, dotée d'un processeur 64 bits à 8 cœurs avec une fréquence d'horloge allant jusqu'à 2,4 GHz 0
Une carte de traitement d'image RK3588 rentable, dotée d'un processeur 64 bits à 8 cœurs avec une fréquence d'horloge allant jusqu'à 2,4 GHz 1

Dimensions d'installation (à titre de référence): diamètre 70 mm, hauteur 17,2 mm (à l'exclusion des connecteurs).Les interfaces matérielles sont illustrées à la figure 2.
Adaptabilité à l'environnement
Température de fonctionnement: -40°C à +60°C
Soutien au développement de logiciels
Logiciel de pilotage
Tous les pilotes de périphériques ont été adaptés et vérifiés sur le système d'exploitation openEuler.Les utilisateurs peuvent mener le développement de la couche d'application en utilisant des appels système standard sans préoccupations de pilote sous-jacentes complexes.
  • Le pilote du processeur:Adaptation complète des pilotes de système Ascend 310B, y compris la gestion de l'alimentation, la gestion de l'horloge et le contrôle des interruptions
  • Les pilotes d'entrée vidéo:Interfaces SDI, CameraLink et MIPI CSI adaptées avec des capacités d'acquisition et de traitement stables
  • Le pilote d'interface réseau:Adaptive Gigabit Ethernet prenant en charge le streaming vidéo en réseau et le contrôle à distance des commandes
  • Les pilotes d'interface de communication:Interfaces UART, I2C et GPIO adaptées pour le contrôle des appareils externes et l'interaction des données
Capture vidéo
La carte intègre trois types d'interfaces d'entrée vidéo pour répondre aux différentes exigences de connectivité des capteurs:
  • Le SDI:Fournit une interface standard V4L2 pour l'acquisition de données de trames d'image
  • - Je ne sais pas.Prend en charge l'entrée de données vidéo de caméra industrielle haute vitesse avec le SDK du capteur de trames
  • Le MIPI:Fournit des nœuds de périphériques V4L2 standard pour la capture vidéo et l'acquisition de données d'image
Déploiement de l'algorithme
En tirant parti de l'architecture informatique hétérogène intelligente CANN, la carte offre des capacités d'inférence hautement efficaces et stables prenant en charge les cadres d'IA traditionnels, y compris MindSpore,PyTorch, PaddlePaddle et TensorFlow avec les composants d'activation des applications MindX.
La plateforme gère efficacement les tâches de vision telles que la détection de cibles, la classification d'objets et le suivi de cibles, fournissant un environnement d'exécution d'inférence d'IA complet et des interfaces de développement..
Algorithme d'échantillon d'exécution de projets pour référence:
  • Détection de cible:Exemple de déploiement basé sur des modèles de la série YOLO pour l'analyse de flux vidéo en temps réel
  • Suivi de cible:Exemples d'algorithmes de suivi intégrés pour le contrôle en boucle fermée basés sur des données de distance manquée
  • Intégration du flux vidéo:Pipeline de traitement d'IA vidéo complète avec visualisation des résultats OSD en temps réel
Remarque: les exemples sont uniquement destinés à la référence de l'ingénierie de la mise en œuvre; nous ne sommes pas responsables des performances ou de l'efficacité des algorithmes eux-mêmes.
Liste de contrôle de la livraison du produit
Je ne veux pas. Substance Quantité de temps écoulé
1 Carte de traitement d'image 1 série
2 Disque à chaleur 1 pièces
3 Le câble d'alimentation 1 série
4 Cable d'entrée vidéo (SDI) 2 pièces
5 Cable d'entrée vidéo (MIPI) 2 pièces
6 Cable de sortie vidéo (réseau) 1 pièces
7 Cable série RS422 1 pièces
8 Cable de synchronisation externe 1 pièces
9 Manuel de l'utilisateur 1
10 Certificat de conformité 1
