Plaque de traitement d'image FWD-2.0 RK3588 avec codage vidéo 8K 6 TOPS NPU et entrée vidéo à double canal pour caméras infrarouges

  • FWD-2.0 RK3588 Image Processing Board with 8K Video Encoding 6 TOPS NPU and Dual-Channel Video Input for Infrared Cameras
Lieu d'origine Chine
Nom de marque Forward
Numéro de modèle FWD-2.0 RK3588
Quantité de commande min 1
Délai de livraison 5-8 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement 10000/an
Détails sur le produit
Mettre en évidence

Carte de traitement d'image RK3588

,

carte de codage vidéo 8K

,

carte d'entrée vidéo de caméra infrarouge
Laisser un message
Description de produit
Carte de traitement d'image économique FWD-2.0 RK3588
Carte de traitement d'image intégrée pour caméras infrarouges/imageurs thermiques
Présentation du produit

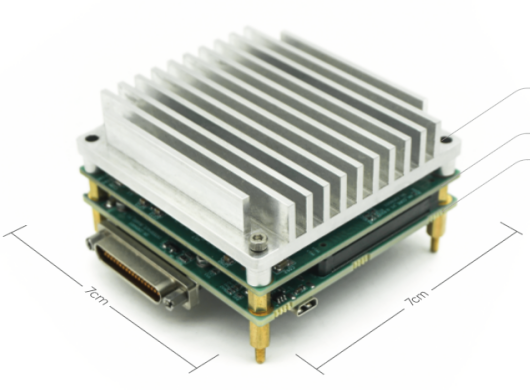

Cette carte de traitement d'image intégrée mesure 70 × 70 × 17 mm et se compose d'une carte centrale de processeur principal (SOM) et d'une carte support de traitement d'image. La carte mère comprend le processeur phare RK3588 de Rockchip construit sur un processus LP 8 nm, avec un processeur octa-core 64 bits basé sur l'architecture Cortex-A76+A55 et une fréquence principale jusqu'à 2,4 GHz. Il intègre un NPU AI capable de fournir une puissance de calcul de 6 TOPS et prend en charge les cadres d'apprentissage profond traditionnels.
La carte intègre des entrées double canal pour la vidéo numérique SDI et la vidéo analogique PAL, tout en prenant en charge les sorties vidéo SDI et vidéo réseau. Équipé de riches interfaces de communication embarquées, il permet une transmission de données vidéo stable et efficace pour les systèmes de vision embarqués hautes performances. Le produit a terminé l'adaptation du pilote principal sous l'environnement Linux (Ubuntu RootFS), permettant le développement direct de la couche application.
Applications
Avec le déploiement de divers logiciels d'application ou algorithmiques, cette carte de traitement d'image sert de composant central intégré dans des dispositifs tels que les autodirecteurs, les pods et les cardans optoélectroniques, facilitant l'observation, la visée et la reconnaissance des cibles.
Principales fonctionnalités
  • Capture vidéo numérique SDI :Équipé d'une capacité de capture de signal vidéo numérique SDI
  • Capture vidéo analogique PAL :Équipé d'une capacité de capture de signal vidéo analogique PAL
  • Communication série :Equipé d'une capacité de communication série
  • Communication réseau :Equipé d'une capacité de communication réseau
  • Interface et extension de type C :Comprend une interface de type C prenant en charge l'USB 3.1 et l'extension de périphériques pour les opérations du système de bureau
  • Sortie HDMI :Équipé d'une capacité de sortie HDMI
  • Environnement d'exécution d'inférence IA :Environnement d'exécution d'inférence IA intégré avec architecture tri-core et puissance de calcul 6 TOPS ; prend en charge plusieurs précisions de données, notamment INT4, INT8, INT16, FP16, BF16 et TF32
  • Encodage vidéo :Prend en charge l'encodage vidéo dans des formats tels que H.265 et H.264
Configuration matérielle de base
Configuration Caractéristiques
Processeur Rockchip RK3588 : architecture grand-petit octa-core 64 bits (4x Cortex-A76 + 4x Cortex-A55)
NPU Puissance de calcul 6 TOPS, architecture triple cœur, prend en charge INT4/INT8/INT16/FP16/BF16/TF32
GPU ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, module d'accélération d'image 2D hautes performances intégré
Multimédia Prend en charge le décodage vidéo H.265/H.264/AV1/VP9/AVS2 jusqu'à 8K à 60 FPS ; Prend en charge l'encodage vidéo H.264/H.265 jusqu'à 8K à 30 FPS
BÉLIER 8 Go LPDDR4X
Stockage intégré eMMC de 64 Go
Développer le stockage Emplacement pour carte SD standard, prend en charge jusqu'à 128 Go
Interface haute vitesse Prend en charge PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0
Interfaces matérielles
Interface Caractéristiques Description
Alimentation C.C 12 V ± 1 V Courant de fonctionnement maximum 1,2 A, utilisation typique autour de 0,5 A ; alimenté par connecteur miniature
Entrée vidéo 1 * IDS Entrée vidéo numérique, résolution maximale 1920x1080 à 60 ips, utilisant des connecteurs RF de type MCX
Entrée vidéo 1 * PAL Entrée vidéo analogique, 720 x 576 à 25 ips, utilisant des connecteurs RF de type MCX
Entrée vidéo 1 * IDS 3G-SDI, HD-SDI
Sortie vidéo 2 * HDMI Micro-interface
Internet 1 * Ethernet Port Ethernet Gigabit à négociation automatique, utilisant un connecteur miniature 1,25
USB 1 * USB 3.1 Type-C
Port série 3 * RS422
1 * RS232		 Débit en bauds de transmission par défaut : 115 200 bps
UART
Spécifications de la carte
FWD-2.0 RK3588 Image Processing Board dimensions schematic diagram FWD-2.0 RK3588 Image Processing Board hardware interfaces diagram
Dimensions d'installation : 70 mm (L) × 70 mm (W) (hors connecteurs) ; hauteur ne dépassant pas 34 mm (y compris le dissipateur thermique). Le diagramme schématique des dimensions de la carte est illustré à la figure 1. Les interfaces matérielles sont illustrées à la figure 2.
Adaptabilité environnementale
Température de fonctionnement : -40 ℃ à +60 ℃
Assistance au développement de logiciels
Ce produit a terminé l'adaptation et la vérification de tous les principaux pilotes de périphériques basés sur le système Linux (équipé du système de fichiers Ubuntu par défaut). Les utilisateurs peuvent directement effectuer le développement de la couche application à l’aide d’appels système standard sans problèmes complexes de pilotes de bas niveau.
Logiciel pilote
  • Pilotes du processeur principal :Contrôleurs adaptés de gestion de l'alimentation, d'horloge, d'interruption et DMA du RK3588, garantissant une planification efficace de la puissance de calcul du CPU et du NPU
  • Pilotes d'entrée vidéo :
    • Pilote SDI :Puce de récepteur vidéo numérique adaptée, prenant en charge la capture et la synchronisation stables des signaux SDI haute définition
    • Pilote PAL :Puce de décodeur vidéo analogique adaptée et alignement de synchronisation terminé pour l'interface BT.656, fournissant des nœuds de périphérique V4L2 standard
  • Pilote de sortie vidéo :Puce d'émetteur SDI adaptée et pilotes de périphérique d'affichage fournis, prenant en charge la diffusion et l'affichage d'images vidéo
  • Pilote d'interface réseau :Ethernet Gigabit adaptatif, prenant en charge le streaming RTSP (Network Video Stream) et le contrôle des commandes à distance
  • Pilotes d’interface de communication :Interfaces intégrées adaptées, notamment UART, I2C et GPIO pour un contrôle direct et une interaction des données avec des appareils externes
Capture vidéo
La carte intègre deux types d'interfaces d'entrée vidéo pour répondre aux différentes exigences de connexion des capteurs :
  • Entrée vidéo numérique SDI :Pilote adapté au sérialiseur/désérialiseur pertinent (SerDes), fournissant une interface V4L2 standard pour l'acquisition de données de trame d'image
  • Entrée vidéo analogique PAL :Prend en charge l'entrée infrarouge analogique (IR) avec une puce de décodeur vidéo analogique adaptée pour la conversion du signal et le traitement du cadre V4L2
Entrée vidéo Spécifications des collections Espace colorimétrique
Caméra à lumière visible 1920x1080 à 60 ips 1920x1080 à 50 ips 1920x1080 à 30 ips RVB24/NV12
Caméra infrarouge 720x576 à 25 images par seconde RVB24
Déploiement d'algorithmes
Intègre une architecture NPU à trois cœurs prenant en charge les opérations hybrides INT4/INT8/INT16/FP16 pour les tâches de vision complexes, notamment la détection, la classification et le suivi d'objets. Fournit l'API d'exécution RKNN pour charger des modèles RKNN, gérer les entrées/sorties et exécuter des calculs d'inférence sur NPU.
Des exemples d'algorithmes d'exécution sont fournis pour un démarrage rapide :
  • Détection d'objet :Exemple de déploiement YOLOv5 pour la détection d'objets en temps réel sur les flux vidéo capturés
  • Suivi d'objet :Exemples d'algorithmes de suivi intégrés pour un contrôle en boucle fermée basé sur les données de distance manquée
  • Intégration avec les flux vidéo :Un exemple de programme montre l'alimentation des images dans NPU pour l'inférence et la superposition des résultats via la fonction OSD
Remarque : Les exemples servent uniquement à titre indicatif ; les performances ou l’efficacité des algorithmes ne sont pas garanties.
Liste de contrôle de livraison du produit
NON. Substance QTÉ Remarque
1 Carte de traitement d'image 1 ensemble
2 Dissipateur de chaleur 1 pièces
3 Câble d'alimentation 1 ensemble Modèle de prise : J30JZLN37ZKWA000.
Modèle de prise : J30JZ/XN37TJCAL01.
(Comprend une fiche avec un fil de 200 mm)
Câble série
Câble réseau
4 Câble micro-USB 2 pièces Utilisé pour le clignotement du pilote
5 Câble d'entrée vidéo 2 pièces Adaptateur MCX-J3 angle droit vers BNC mâle, 50Ω, 400 mm
6 Câble de sortie vidéo 1 pièces Adaptateur MCX-J3 angle droit vers BNC mâle, 50Ω, 400 mm
7 Câble de type C 1 pièce Pour les adaptateurs USB
8 Câble HDMI 1 pièces Micro-interface
9 Manuel d'utilisation 1 Fichiers numériques (y compris un exemple de code source)
10 Certificat de Conformité 1 Documents papier
