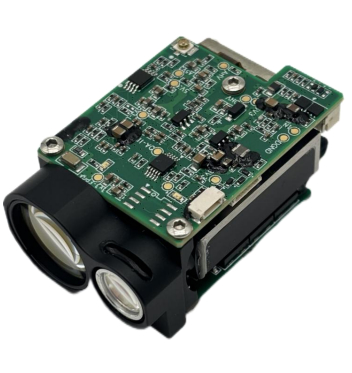

Module de télémétrie laser sans danger pour les yeux FW-ED04 1535nm

  • FW-ED04 1535nm Eye-safe Laser Ranging Module with ±2m Accuracy ≤0.6mrad Divergence Angle and MIL-STD-810G Testing Standard
Place of Origin China
Nom de marque Forward
Model Number FW-ED04
Minimum Order Quantity 1 set
Delivery Time 5-8 work days
Payment Terms L/C,T/T
Supply Ability 100 pcs/year
Détails sur le produit
Longueur d'onde laser 1535±5nm Diamètre de la lentille de lancement Φ8mm
Diamètre de la lentille du récepteur Φ16mm Une précision de gamme ± 2 m
Résolution de gamme ≤20 mètres Angle de divergence ≤0,6 mrad
Mettre en évidence

±2m Accuracy Laser Ranging Module

,

≤0.6mrad Divergence Angle Laser Rangefinder Module

,

MIL-STD-810G Testing Standard Eye-safe Laser Module
Laisser un message
Description de produit

Descriptions du module de télémétrie laser de sécurité oculaire FW-ED04 1535nm


Le module télémétrique laser de sécurité oculaire FW-ED04 de ERDI TECH utilise un laser à micro-puce à l'état solide pompé par diode de 1535 nm développé en interne. Il offre une télémétrie de cible OTAN de 2,3 m×2,3 m atteignant ≤4 km, dans une taille compacte de ≤48auto-test, rapport de température, télémétrie à trois cibles, 30,5≤21 mm et un ≤poids de 32 g. Les caractéristiques incluent une mesure laser stable, auto-test, rapport de température, télémétrie à trois cibles, indication de cible pré/post-mesure, télémétrie simple/continue, réglage du débit en bauds, suivi du lancement laser et prise en charge de la mise à jour du port série. Sa polyvalence le rend adapté à la mesure de distance laser, aux UAS, aux nacelles optiques et à la surveillance des frontières.Spécifications du module de télémétrie laser de sécurité oculaire FW-ED04 1535nmLongueur d'onde du laser1535±5nmSécurité oculaire

 Classe 1


Angle de divergence
≤0,6 mrad
Énergie du laser
≥2
00
μ
J
 Diamètre de la lentille de lancementΦ8mmDiamètre de la lentille du récepteurΦ16mm
Plage de mesure
(
Réflectance 30 % ; visibilité ≥ 5 km.)
Objectif OTAN (2,3 m×2,3 m) ≥4000 m
Mesure d'une cible humaine (0,5 m×1,7 m) ≥1200 mPortée minimale≤15 m
Précision de la télémétrie
±2 m
Fréquence de télémétrie
Simple, 1 Hz ~10 Hz
Nombre de détections multi-cibles
Jusqu'à 3 cibles
Taux de fausses alarmes
≤1%
Taux de précision
≥98%
Modèle de boîtier à broches
FWF08002-S06B13W5M
Tension d'alimentation
CC 3~5 V
Consommation d'énergie en veille
≤1mW
Consommation d'énergie moyenne
≤2,5 W @10 Hz
Consommation d'énergie de pointe
≤7 W @12 V
Poids
≤32±1
g
Dimensions (L×l×H)
48×30,5×21mm
Température de fonctionnement-40~
＋70
℃
Température de stockage
-55~＋75℃
Résistance aux chocs
Conforme à la norme de test MIL-STD-810GRésistance aux vibrationsConforme à la norme de test MIL-STD-810G
 Dimensions hors tout (mm)



 Module de télémétrie laser sans danger pour les yeux FW-ED04 1535nm 0
