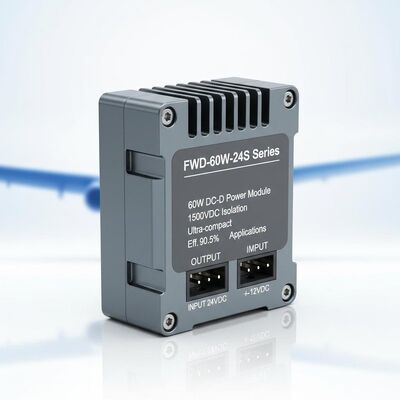

Module d'alimentation en courant continu de la série 60W FWD-60W-24S avec isolation 1500VDC, taille ultra-compacte et haut rendement 90,5% pour les applications aéronautiques

  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
Lieu d'origine Chine
Nom de marque Forward
Numéro de modèle Série FWD-60W-24S
Quantité de commande min 1
Délai de livraison 5-8 jours ouvrables
Conditions de paiement LC, T/T
Capacité d'approvisionnement 10000 / an
Détails sur le produit
Entrée (VCC) 9 ~ 40 V Taille 35,4 × 25,1 × 12,7 mm
Cycle de température -55～ + 125℃, 10 fois poids 31g
méthode de refroidissement Convection, refroidissement par air forcé, conduction Protection Résistant à l'humidité, au brouillard salin, à la moisissure
Mettre en évidence

Module d'alimentation DC-DC 1500VDC

,

Module d'alimentation DC-DC de taille ultra-compacte

,

Module d'alimentation DC-DC pour applications aéronautiques
Laisser un message
Description de produit
Module d'alimentation CC-CC série FWD-60W-24S 60W
Module d'alimentation CC-CC série FWD-60W-24S 1/16 BRICK 60W avec isolation 1500VDC et conception ultra-compacte pour les applications aéronautiques exigeantes.
Caractéristiques principales
  • Haute efficacité : 90,5%
  • Puissance de sortie max : Jusqu'à 60W
  • Isolation entrée/sortie : 1500VDC
  • Taille ultra-compacte : 35,4 × 25,1 × 12,7 mm
  • Haute fiabilité : Pas de condensateurs électrolytiques internes en aluminium et tantale
  • Protection contre les surintensités, surtensions et courts-circuits
  • Applications : Contrôle industriel, radar, conduite de tir, embarqué sur missile, systèmes de communication
Spécifications des modèles
Modèle Entrée (VDC) Sortie (VDC) Courant de sortie Ondulation Vp-p Efficacité Taille
WBDC60W-24S3R3 9-40V 3,3V 12A 80mV 87,5% 35,4*25,1*12,7
WBDC60W-24S05 9-40V 5V 12A 80mV 88% 35,4*25,1*12,7
WBDC60W-24S06 9-40V 6V 10A 80mV 88% 35,4*25,1*12,7
WBDC60W-24S08 9-40V 8V 7,5A 100mV 89% 35,4*25,1*12,7
WBDC60W-24S12 9-40V 12V 5A 100mV 90,5% 35,4*25,1*12,7
WBDC60W-24S15 9-40V 15V 4A 100mV 90% 35,4*25,1*12,7
WBDC60W-245S24 9-40V 24V 2,5A 100mV 88,5% 35,4*25,1*12,7
WBDC60W-24S28 9-40V 28V 2,14A 100mV 88,5% 35,4*25,1*12,7
WBDC60W-24S32 9-40V 32V 1,87A 200mV 89% 35,4*25,1*12,7
WBDC60W-24S36 9-40V 36V 1,66A 200mV 89% 35,4*25,1*12,7
WBDC60W-24S48 9-40V 48V 1,25A 200mV 88,5% 35,4*25,1*12,7
Toutes les données sont testées à +25°C sauf indication contraire, sous entrée/sortie nominale, pleine charge et charge résistive pure.
Contactez-nous pour des exigences de tension de sortie personnalisées.
Les modèles avec le suffixe "N" indiquent une logique négative, configuration bride-R.
Règles de nommage du suffixe plus-M (activation -55 degrés) : N-R-M
Paramètres d'entrée
Paramètre d'entrée Remarque Min Typique Max Unité
Plage de tension d'entrée 24Vcc 9 24 40 VDC
Tension de surtension d'entrée Transitoire (1s)

50 VDC
Tension de mise sous tension
7,6 8,2 9 VDC
Tension de mise hors tension
6,7 7 8 VDC
Courant d'entrée à vide Sortie à vide 24Vcc
65
mA
Filtrage entrée/sortie Type π
Multi-niveaux

Logique d'activation Logique positive : Mise sous tension (broche d'activation ouverte), Mise hors tension (broche d'activation court-circuitée)
Logique négative : Mise hors tension (broche d'activation ouverte), Mise sous tension (broche d'activation court-circuitée)



Spécifications générales
Spécification générale Remarque Min Typique Max Unité
Tension d'isolation entrée/sortie
1500

VDC
Tension d'isolation entrée/boîtier
1500

VDC
Tension d'isolation sortie/boîtier
500

VDC
Résistance d'isolement DC500V 100

MΩ
Fréquence de commutation
240 330 350 kHz
Température de fonctionnement
-40
100 °C
Température de stockage
-55
125 °C
Protection Antihumidité, anti-brouillard salin, anti-moisissure



Taille

35,4 * 25,1 * 12,7
mm
Méthode de refroidissement Convection, refroidissement par air forcé, conduction



Poids

31
g
Normes de test de sélection
Projet de test Méthode Condition de test Qualité industrielle Grade
Inspection visuelle interne GJB548B, 2017.1
100% 100%
Stockage à haute température GJB150.3A +125°C, 48h
100%
Stockage à basse température GJB150.3A -55°C, 48h
100%
Cycle de température GJB548B, 1010.1 -55 à +125°C, 10 cycles
100%
Test de tension intermédiaire - Tc = +25°C
100%
Rodage
Tc = +85°C, 48h Contrôle aléatoire 100%
Test électrique final Spécification du produit -40°C, +25°C, +85°C (Tc) 100% 100%
Inspection visuelle externe GJB548B, 2009.1
100% 100%

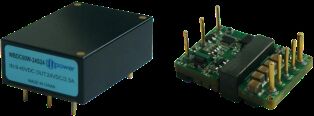

Dimensions physiques
Taille : 33,2 mm (longueur) × 22,8 mm (largeur) × 9,1 mm (hauteur)
Module d'alimentation en courant continu de la série 60W FWD-60W-24S avec isolation 1500VDC, taille ultra-compacte et haut rendement 90,5% pour les applications aéronautiques 0
Configuration des broches
Broche Symbole Fonction
1 Vi- Entrée négative
2 EN Extrémité de contrôle
3 Vi+ Entrée positive
4 Vo+ Sortie positive
5 S+ Extrémité de détection positive
6 Trim Extrémité de réglage de tension
7 S- Extrémité de détection négative
8 Vo- Sortie négative
