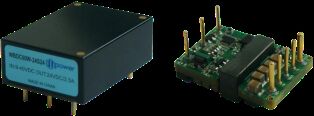

Module de puissance en courant continu FWD-60W-48S offrant une isolation à 1500 VDC Taille ultra compacte adaptée aux applications aéronautiques

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Lieu d'origine Chine
Nom de marque Forward
Numéro de modèle Série FWD-60W-48S
Quantité de commande min 1
Délai de livraison 5-8 jours ouvrables
Conditions de paiement LC, T/T
Capacité d'approvisionnement 10000 / an
Détails sur le produit
Entrée (VCC) 18 ~ 75 V Taille 35,4 × 25,1 × 12,7 mm
Cycle de température -55～ + 125℃, 10 fois poids 31g
méthode de refroidissement Convection, refroidissement par air forcé, conduction Protection Résistant à l'humidité, au brouillard salin, à la moisissure
Mettre en évidence

Module d'alimentation CC CC 60 watts

,

Module d'alimentation CC CC pour applications aéronautiques
Laisser un message
Description de produit
Série FWD-60W-48S 1/16 BRICK POWER SÉRIE MODULE D'ALIMENTATION DC-DC 60W
Caractéristiques principales
  • Haute efficacité : 90%
  • Puissance de sortie max : Jusqu'à 60W
  • Isolation entrée/sortie : 1500VDC
  • Taille ultra-compacte : 35,4 * 25,1 * 12,7 mm
  • Haute fiabilité : Pas de condensateurs électrolytiques en aluminium et tantale internes
  • Protection contre les surintensités, les surtensions et les courts-circuits
  • Applications : Contrôle industriel, radar, conduite de tir, embarqué sur missile, systèmes de communication
Spécifications du modèle
Modèle Entrée (VDC) Sortie (VDC) Courant de sortie Ondulation Vp-p Efficacité Taille
FWD-60W-48S3R3 18-75V 3,3V 12A 80mV 87% 35,4*25,1*12,7
FWD-60W-48S05 18-75V 5V 12A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S06 18-75V 6V 10A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S08 18-75V 8V 7,5A 100mV 88,50% 35,4*25,1*12,7
FWD-60W-48S12 18-75V 12V 5A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S15 18-75V 15V 4A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S24 18-75V 24V 2,5A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S28 18-75V 28V 2,14A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S48 18-75V 48V 1,25A 200mV 89% 35,4*25,1*12,7
Notes importantes
Toutes les données sont testées à +25°C sauf indication contraire, sous entrée/sortie nominale, pleine charge et charge résistive pure.
Contactez-nous pour des exigences de tension de sortie personnalisées.
Les modèles avec le suffixe "N" indiquent une logique négative, configuration bride-R.
Règles de nommage du suffixe plus-M (activation -55 degrés) : N-R-M
Paramètres d'entrée
Paramètre d'entrée Remarque Min Typique Max Unité
Plage de tension d'entrée 48V en 18 48 75 VDC
Tension de surtension d'entrée Transitoire (1s)

80 VDC
Tension de mise sous tension
16,5 17,2 18 VDC
Tension de mise hors tension
16,3 16,7 17 VDC
Courant d'entrée à vide Sortie à vide 48V en
50
mA
Filtrage entrée/sortie Type π Multi-niveaux
Logique d'activation Logique positive : Mise sous tension (broche d'activation ouverte), Mise hors tension (broche d'activation court-circuitée)
Logique négative : Mise hors tension (broche d'activation ouverte), Mise sous tension (broche d'activation court-circuitée)

Spécifications générales
Spécification générale Remarque Min Typique Max Unité
Tension d'isolation entrée/sortie
1500

VDC
Tension d'isolation entrée/boîtier
1500

VDC
Tension d'isolation sortie/boîtier
500

VDC
Résistance d'isolement DC500V 100

MΩ
Fréquence de commutation
280 330 350 kHz
Température de fonctionnement
-40
100 °C
Température de stockage
-55
125 °C
Protection Étanche à l'humidité, résistant au brouillard salin, résistant aux moisissures

Taille
35,4 * 25,1 * 12,7 mm
Méthode de refroidissement Convection, refroidissement par air forcé, conduction

Poids
31 g
Normes de test de sélection
Projet de test Méthode Condition de test Qualité industrielle Qualité
Inspection visuelle interne GJB548B, 2017.1
100% 100%
Stockage à haute température GJB150.3A +125°C, 48h
100%
Stockage à basse température GJB150.3A -55°C, 48h
100%
Cycle de température GJB548B, 1010.1 -55~+125°C, 10 fois
100%
Test de tension intermédiaire - Tc = +25°C
100%
Rodage
Tc = +85°C, 48h Contrôle aléatoire 100%
Test électrique final Spécification du produit -40°C, +25°C, +85°C (Tc) 100% 100%
Inspection visuelle externe GJB548B, 2009.1
100% 100%
Dimensions physiques
Taille : 33,2 mm (longueur) * 22,8 mm (largeur) * 9,1 mm (hauteur)
Module de puissance en courant continu FWD-60W-48S offrant une isolation à 1500 VDC Taille ultra compacte adaptée aux applications aéronautiques 0
Configuration des broches
Broche Symbole Fonction
1 Vi- Entrée négative
2 EN Borne de contrôle
3 Vi+ Entrée positive
4 Vo+ Sortie positive
5 S+ Borne de détection positive
6 Trim Borne de réglage de tension
7 S- Borne de détection négative
8 Vo- Sortie négative
