Module d'alimentation DC-DC FWD-100W-28S Série 100W avec isolation 1500VDC et taille ultra-compacte pour applications aéronautiques

  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
Lieu d'origine Chine
Nom de marque Forward
Numéro de modèle Série FWD-100W-28S
Quantité de commande min 1
Délai de livraison 5-8 jours ouvrables
Conditions de paiement LC, T/T
Capacité d'approvisionnement 10000/an
Détails sur le produit
Entrée (VCC) 16～40V Taille 35,4 × 25,1 × 12,7 mm
Cycle de température -55～ + 125℃, 10 fois Poids 31g
Méthode de refroidissement Convection, refroidissement par air forcé, conduction Protection Résistant à l'humidité, au brouillard salin, à la moisissure
Mettre en évidence

Le système de détection de la pollution atmosphérique doit être conforme à l'annexe I.

,

Module d'alimentation CC-DC pour l'aviation

,

Module CC-DC de 100 W pour l'aviation
Laisser un message
Description de produit
Module d'alimentation DC-DC série 1/16 BRICK 60W FWD-100W-28S
Caractéristiques principales
  • Haute efficacité : 90,3 %
  • Puissance de sortie max : jusqu'à 100W
  • Isolation entrée/sortie : 1500VDC
  • Taille ultra-compacte : 35,4 * 25,1 * 12,7 mm
  • Haute fiabilité : pas de condensateurs électrolytiques en aluminium et tantale internes
  • Protection contre les surintensités, surtensions et courts-circuits
  • Applications : Recherche militaire, contrôle industriel, radar, conduite de tir, embarqué sur missile, systèmes de communication
Spécifications du modèle
Modèle Entrée (VDC) Sortie (VDC) Courant de sortie Ondulation Vp-p Efficacité Taille
WBDC100W-28S3R3 16-40V 3,3V 20A 80mV 88 % 35,4*25,1*12,7
WBDC100W-28S05 16-40V 5V 20A 80mV 88 % 35,4*25,1*12,7
WBDC100W-28S08 16-40V 8V 125A 100mV 89 % 35,4*25,1*12,7
WBDC100W-28S012 16-40V 12V 8,33A 100mV 90,3 % 35,4*25,1*12,7
WBDC100W-28S15 16-40V 15V 6,66A 100mV 90 % 35,4*25,1*12,7
WBDC100W-28S24 16-40V 24V 4,16A 150mV 90 % 35,4*25,1*12,7
WBDC100W-28S28 16-40V 28V 3,57A 150mV 89 % 35,4*25,1*12,7
WBDC100W-28S32 16-40V 32V 3,12A 100mV 89 % 35,4*25,1*12,7
WBDC100W-28S36 16-40V 36V 2,77A 200mV 89 % 35,4*25,1*12,7
Notes importantes
Toutes les données sont testées à +25°C sauf indication contraire, sous entrée/sortie nominale, pleine charge et charge purement résistive.
Contactez-nous pour des exigences de tension de sortie personnalisées.
Les modèles avec le suffixe "N" indiquent une logique négative, configuration bride-R.
Règles de nommage du suffixe plus-M (activation -55 degrés) : N-R-M
Paramètres d'entrée
Paramètre d'entrée Remarque Min Typique Max Unité
Plage de tension d'entrée 28Vin 16 28 40 VDC
Tension de surtension d'entrée Transitoire (1s)

50 VDC
Tension de mise sous tension
14 15 16 VDC
Tension de mise hors tension
13 14 15 VDC
Courant d'entrée à vide Sortie à vide 48Vin
110
mA
Filtrage entrée/sortie Type π Multi-niveaux
Logique d'activation Logique positive : Mise sous tension (broche d'activation ouverte), Mise hors tension (broche d'activation court-circuitée)
Logique négative : Mise hors tension (broche d'activation ouverte), Mise sous tension (broche d'activation court-circuitée)

Spécifications générales
Spécification générale Remarque Min Typique Max Unité
Tension d'isolation entrée/sortie
1500

VDC
Tension d'isolation entrée/boîtier
1500

VDC
Tension d'isolation sortie/boîtier
500

VDC
Résistance d'isolement DC500V 100

MΩ
Fréquence de commutation
200 320 4000 kHz
Température de fonctionnement
-40
100 °C
Température de stockage
-55
125 °C
Protection Résistant à l'humidité, aux brouillards salins, à la moisissure

Taille
35,4 * 25,1 * 12,7 mm
Méthode de refroidissement Convection, refroidissement par air forcé, conduction

Poids
31 g
Normes de test de sélection
Projet de test Méthode Condition de test Qualité industrielle Qualité militaire
Inspection visuelle interne GJB548B, 2017.1
100 % 100 %
Stockage à haute température GJB150.3A +125°C, 48h
100 %
Stockage à basse température GJB150.3A -55°C, 48h
100 %
Cycle de température GJB548B, 1010.1 -55 à +125°C, 10 fois
100 %
Test de tension intermédiaire - Tc = +25°C
100 %
Rodage
Tc = +85°C, 48h Contrôle aléatoire 100 %
Test électrique final Spécification du produit -40°C, +25°C, +85°C (Tc) 100 % 100 %
Inspection visuelle externe GJB548B, 2009.1
100 % 100 %
Dimensions physiques
Taille : 33,2 mm (longueur) * 22,8 mm (largeur) * 9,1 mm (hauteur)

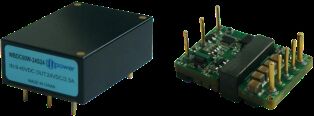

Module d'alimentation DC-DC FWD-100W-28S Série 100W avec isolation 1500VDC et taille ultra-compacte pour applications aéronautiques 0
Configuration des broches
Broche Symbole Fonction
1 Vi- Entrée négative
2 EN Borne de contrôle
3 Vi+ Entrée positive
4 Vo+ Sortie positive
5 S+ Borne de détection positive
6 Trim Borne de réglage de tension
7 S- Borne de détection négative
8 Vo- Sortie négative
Étiquettes:

Module d'alimentation DC-DC à isolation de 1500 VDC

Module de puissance d'aviation de taille ultracompacte

Efficacité élevée 90
