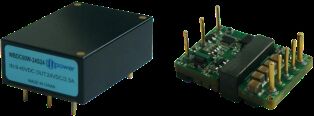

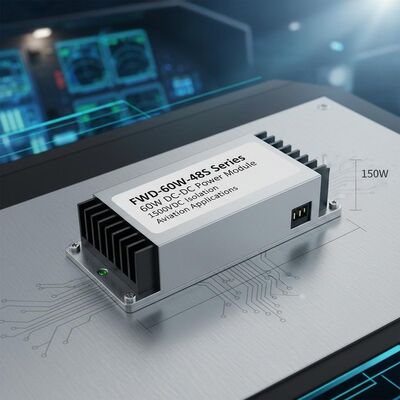

Module d'alimentation en courant continu de la série 60W FWD-60W-48S avec isolation 1500VDC et taille ultra-compacte pour les applications aériennes

Lieu d'origine	Chine
Nom de marque	Forward
Numéro de modèle	Série FWD-60W-48S
Quantité de commande min	1
Délai de livraison	5-8 jours ouvrables
Conditions de paiement	LC, T/T
Capacité d'approvisionnement	10000 / an

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.

Détails sur le produit

Entrée (VCC)	18 ~ 75 V	Taille	35,4 × 25,1 × 12,7 mm
Cycle de température	-55～ + 125℃, 10 fois	Poids	31g
Méthode de refroidissement	Convection, refroidissement par air forcé, conduction	Protection	Résistant à l'humidité, au brouillard salin, à la moisissure
Mettre en évidence	Puissance de sortie de 60 W Module d'alimentation CC-DC , Module de puissance d'isolement de 1500 VDC , Module de puissance d'aviation de taille ultracompacte

Laisser un message

Description de produit

La série FWD-60W-48S de la série 1/16 de la série BRICK de la série 60W DC-DC

Principales caractéristiques

Efficacité élevée: 90%
Puissance maximale de sortie: jusqu'à 60 W
Isolement d'entrée/sortie: 1500 VDC
Taille ultra-compacte: 35,4 * 25,1 * 12,7 mm
Haute fiabilité: pas de condensateurs électrolytiques en aluminium et en tantale
Protection contre les surtensions et les courts-circuits
Applications: recherche militaire, contrôle industriel, radar, contrôle du feu, systèmes de communication

Spécifications du modèle

Modèle	Le nombre de fois où la valeur de l'indicateur est supérieure à 0,01	Débit de sortie (VDC)	Courant de sortie	Ripple Vp-p	Efficacité	Taille
Les données de référence doivent être fournies à l'autorité compétente.	Parties à l'électricité	3.3V	12A	80 mV	87%	35.4 fois 25.1 fois 12.7
Le nombre de fois où les données sont utilisées	Parties à l'électricité	5V	12A	80 mV	88%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente.	Parties à l'électricité	6V	10A	80 mV	88%	35.4 fois 25.1 fois 12.7
Le nombre de fois où les données sont utilisées	Parties à l'électricité	8V	7.5A	100 mV	880,50%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente de l'État membre concerné.	Parties à l'électricité	12 V	5A	100 mV	90%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente de l'État membre concerné.	Parties à l'électricité	15 V	4A	100 mV	90%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente.	Parties à l'électricité	24 V	2.5A	100 mV	89%	35.4 fois 25.1 fois 12.7
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	Parties à l'électricité	28 V	2.14A	100 mV	89%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente.	Parties à l'électricité	48 V	1.25A	200 mV	89%	35.4 fois 25.1 fois 12.7

Notes importantes

Toutes les données sont testées à +25 °C, sauf indication contraire, sous charge nominale/sortie, charge complète et charge résistive pure.

Contactez-nous pour les exigences de sortie de tension personnalisées.

Les modèles avec "N" postfix indiquent une logique négative, configuration flange-R.

Règles de dénomination du suffixe plus M (activation à -55 degrés): N-R-M

Paramètres d'entrée

Paramètre d'entrée	Nom de l'entreprise	- Je vous en prie.	Typique	Je suis désolé.	Unité
Plage de tension d'entrée	48Vin	18	48	75	VDC
Voltage de surtension d'entrée	Transitoire (1s)			80	VDC
Allumez la tension		16.5	17.2	18	VDC
Éteignez la tension		16.3	16.7	17	VDC
Pas de courant d'entrée de charge	Sortie sans charge 48Vin		50		- Je ne sais pas
Filtrage d'entrée/sortie	π type	Le niveau multi-
Activer la logique	Logique positive: mise en marche (activer la broche ouverte), éteinte (activer la broche raccourcie) Logique négative: Éteindre (ouvrir la broche), allumer (rétrécir la broche)

Spécifications générales

Spécification générale	Nom de l'entreprise	- Je vous en prie.	Typique	Je suis désolé.	Unité
Voltage d'isolement d'entrée/sortie		1500			VDC
Voltage d'entrée/voltage d'isolation du boîtier		1500			VDC
Voltage de sortie/isolation du boîtier		500			VDC
Résistance à l'isolation	DC500V	100			MΩ
Fréquence de commutation		280	330	350	KHz
Température de fonctionnement		- Quarante		100	°C
Température de stockage		- 55 ans		125	°C
Protéger	Résistant à l'humidité, à l'eau salée, à la moisissure
Taille		35.4 par 25.1 par 12.7			mm
Méthode de refroidissement	Convection, refroidissement par air forcé, conduction
Le poids		31			g

Normes de test de sélection

Projet d'essai	Méthode	Condition d'essai	Grade industriel	Grade militaire
Inspection visuelle interne	GJB548B, 2017.1		100% du produit	100% du produit
Conservation à haute température	Pour les véhicules à moteur à combustion	+ 125°C, 48 heures		100% du produit
Conservation à basse température	Pour les véhicules à moteur à combustion	-55°C, 48 heures		100% du produit
Cycle de température	GJB548B, 1010. Je vous en prie.1	-55 ̊+125°C, 10 fois		100% du produit
Test de tension intermédiaire	-	Tc = +25°C		100% du produit
Le brûlage		Tc = + 85°C, 48 heures	Vérification aléatoire	100% du produit
Essai électrique final	Spécification du produit	-40°C, +25°C, +85°C (Tc)	100% du produit	100% du produit
Inspection visuelle externe	GJB548B, 2009.1		100% du produit	100% du produit

Les dimensions physiques

Taille: 33,2 mm (longueur) * 22,8 mm (largeur) * 9,1 mm (hauteur)

Configuration des broches

Le pin	Le symbole	Fonction
1	Je vous en prie.	Entrée négative
2	Résultats	Extrémité de contrôle
3	Vi+	Entrée positive
4	Vo+	Résultats positifs
5	S+	Détection positive
6	Décapage	Fin de réglage de la tension
7	Je ne sais pas.	Détecteur de fin négatif
8	Je vous en prie.	Résultats négatifs
