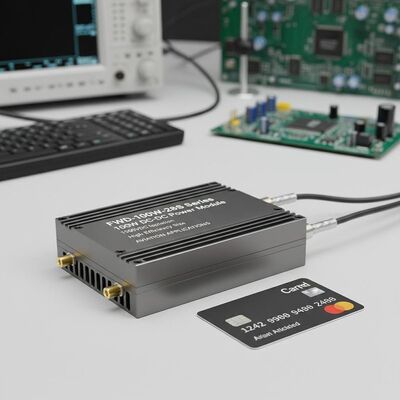

Module d'alimentation en courant continu 100W série FWD-100W-28S avec isolation 1500VDC Taille ultra-compacte et haut rendement pour les applications aéronautiques

Lieu d'origine	Chine
Nom de marque	Forward
Numéro de modèle	Série FWD-100W-28S
Quantité de commande min	1
Délai de livraison	5-8 jours ouvrables
Conditions de paiement	LC, T/T
Capacité d'approvisionnement	10000/an

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.

Détails sur le produit

Entrée (VCC)	16～40V	Taille	35,4 × 25,1 × 12,7 mm
Cycle de température	-55～ + 125℃, 10 fois	Poids	31g
Méthode de refroidissement	Convection, refroidissement par air forcé, conduction	Protection	Résistant à l'humidité, au brouillard salin, à la moisissure
Mettre en évidence	Module de puissance d'isolement de 1500 VDC , Module d'alimentation DC-DC de taille ultra-compacte , Module d'alimentation à haut rendement

Laisser un message

Description de produit

Module d'alimentation en courant continu de la série 100W FWD-100W-28S

Module d'alimentation en courant continu à courant continu ultra-compact en briques 1/16 avec isolation 1500VDC, conçu pour des applications aériennes et militaires exigeantes.

Principales caractéristiques

Haute efficacité: jusqu'à 90,3%
Puissance de sortie maximale: 100 W
Isolement d'entrée/sortie: 1500 VDC
Le modèle est ultra-compact
Haute fiabilité: Aucun condensateur électrolytique interne en aluminium ou en tantale
Protection complète: protection contre les surtensions et les courts-circuits
Applications: recherche militaire, contrôle industriel, radar, contrôle du feu, systèmes de missiles et de communication

Spécifications du modèle

Modèle	Le nombre de fois où la valeur de l'indicateur est supérieure à 0,01	Débit de sortie (VDC)	Courant de sortie	Ripple Vp-p	Efficacité	Taille
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	3.3V	20A	80 mV	88%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	5V	20A	80 mV	88%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de contrôle de l'équipement doit être conforme à l'annexe I.	16 à 40 V	8V	125A	100 mV	89%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	12 V	8.33A	100 mV	900,3%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	15 V	6.66A	100 mV	90%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	24 V	4.16A	150 mV	90%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	28 V	3.57A	150 mV	89%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	32 V	3.12A	100 mV	89%	35.4 x 25.1 x 12. Je vous en prie.7
Le système de détection de la pollution doit être conforme à l'annexe II.	16 à 40 V	36 V	2.77A	200 mV	89%	35.4 x 25.1 x 12. Je vous en prie.7

Notes importantes

Toutes les données sont testées à +25 °C, sauf indication contraire, sous charge nominale/sortie, charge complète et charge résistive pure.

Contactez-nous pour les exigences de sortie de tension personnalisées.

Les modèles avec "N" postfix indiquent une logique négative, configuration flange-R.

Règles de dénomination du suffixe plus M (activation à -55 degrés): N-R-M

Paramètres d'entrée

Paramètre d'entrée	Nom de l'entreprise	- Je vous en prie.	Typique	Je suis désolé.	Unité
Plage de tension d'entrée	28Vin	16	28	40	VDC
Voltage de surtension d'entrée	Transitoire (1s)			50	VDC
Allumez la tension		14	15	16	VDC
Éteignez la tension		13	14	15	VDC
Pas de courant d'entrée de charge	Sortie sans charge 48Vin		110		- Je ne sais pas
Filtrage d'entrée/sortie	π type	Le niveau multi-

Logique activée: logique positive - mise en marche (ouverture de la broche activée), éteinte (courtocircuit de la broche activée)
Logique négative - Éteindre (Activer le bouton ouvert), Allumer (Activer le bouton court)

Spécifications générales

Spécification générale	Nom de l'entreprise	- Je vous en prie.	Typique	Je suis désolé.	Unité
Voltage d'isolement d'entrée/sortie		1500			VDC
Voltage d'entrée/voltage d'isolation du boîtier		1500			VDC
Voltage de sortie/isolation du boîtier		500			VDC
Résistance à l'isolation	DC500V	100			MΩ
Fréquence de commutation		200	320	4000	KHz
Température de fonctionnement		- Quarante		100	°C
Température de stockage		- 55 ans		125	°C
Protéger	Résistant à l'humidité, à l'eau salée, à la moisissure
Taille		35.4 × 25,1 × 127			mm
Méthode de refroidissement	Convection, refroidissement par air forcé, conduction
Le poids		31			g

Normes de test de sélection

Projet d'essai	Méthode	Condition d'essai	Grade industriel	Grade militaire
Inspection visuelle interne	GJB548B, 2017.1		100% du produit	100% du produit
Conservation à haute température	Pour les véhicules à moteur à combustion	+ 125°C, 48 heures		100% du produit
Conservation à basse température	Pour les véhicules à moteur à combustion	-55°C, 48 heures		100% du produit
Cycle de température	GJB548B, 1010. Je vous en prie.1	-55 ̊+125°C, 10 fois		100% du produit
Test de tension intermédiaire	-	Tc = +25°C		100% du produit
Le brûlage		Tc = + 85°C, 48 heures	Vérification aléatoire	100% du produit
Essai électrique final	Spécification du produit	-40°C, +25°C, +85°C (Tc)	100% du produit	100% du produit
Inspection visuelle externe	GJB548B, 2009.1		100% du produit	100% du produit

Les dimensions physiques

Taille: 33,2 mm (longueur) × 22,8 mm (largeur) × 9,1 mm (hauteur)

Diagramme de configuration des broches

Configuration des broches

Le pin	Le symbole	Fonction
1	Je vous en prie.	Entrée négative
2	Résultats	Extrémité de contrôle
3	Vi+	Entrée positive
4	Vo+	Résultats positifs
5	S+	Détection positive
6	Décapage	Fin de réglage de la tension
7	Je ne sais pas.	Détecteur de fin négatif
8	Je vous en prie.	Résultats négatifs
