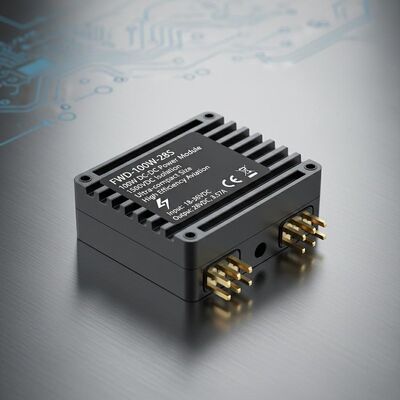

Module d'alimentation en courant continu 100W de la série FWD-100W-28S avec isolation 1500VDC et taille ultra-compacte pour les applications aériennes à haut rendement

Lieu d'origine	Chine
Nom de marque	Forward
Numéro de modèle	Série FWD-100W-48S
Quantité de commande min	1
Délai de livraison	5-8 jours ouvrables
Conditions de paiement	LC, T/T
Capacité d'approvisionnement	10000/an

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.

Détails sur le produit

Entrée (VCC)	36 ~ 75 V	Taille	35,4 × 25,1 × 12,7 mm
Cycle de température	-55～ + 125℃, 10 fois	Poids	31g
Méthode de refroidissement	Convection, refroidissement par air forcé, conduction	Protection	Résistant à l'humidité, au brouillard salin, à la moisissure
Mettre en évidence	Module d'alimentation DC-DC à isolation de 1500 VDC , Module de puissance d'aviation de taille ultracompacte , Efficacité élevée 90

Laisser un message

Description de produit

La série FWD-100W-48S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODUL

Principales caractéristiques

Efficacité élevée: 90,5%
Puissance maximale de sortie: jusqu'à 100 W
Isolement d'entrée/sortie: 1500 VDC
Taille ultra-compacte: 35,4 * 25,1 * 12,7 mm
Haute fiabilité: pas de condensateurs électrolytiques en aluminium et en tantale
Protection contre les surtensions et les courts-circuits
Applications: recherche militaire, contrôle industriel, radar, contrôle du feu, systèmes de communication

Spécifications du modèle

Modèle	Le nombre de fois où la valeur de l'indicateur est supérieure à 0,01	Débit de sortie (VDC)	Courant de sortie	Ripple Vp-p	Efficacité	Taille
Les données de référence doivent être fournies à l'autorité compétente de l'État membre de l'installation.	Parties à l'assemblage	5V	16A	80 mV	88%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente de l'État membre concerné.	Parties à l'assemblage	12 V	8.33A	100 mV	890,5%	35.4 fois 25.1 fois 12.7
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	Parties à l'assemblage	15 V	6.66A	100 mV	900,5%	35.4 fois 25.1 fois 12.7
Le nombre de points de contrôle doit être supérieur ou égal à:	Parties à l'assemblage	24 V	4.16A	150 mV	89%	35.4 fois 25.1 fois 12.7
Les données de référence doivent être fournies à l'autorité compétente.	Parties à l'assemblage	28 V	3.57A	150 mV	89%	35.4 fois 25.1 fois 12.7

Notes importantes

Toutes les données sont testées à +25 °C, sauf indication contraire, sous charge nominale/sortie, charge complète et charge résistive pure.

Contactez-nous pour les exigences de sortie de tension personnalisées.

Les modèles avec "N" postfix indiquent une logique négative, configuration flange-R.

Règles de dénomination du suffixe plus M (activation à -55 degrés): N-R-M

Paramètres d'entrée

Paramètre d'entrée	Nom de l'entreprise	- Je vous en prie.	Typique	Je suis désolé.	Unité
Plage de tension d'entrée	48Vin	36	48	75	VDC
Voltage de surtension d'entrée	Transitoire (1s)			80	VDC
Allumez la tension			33.6		VDC
Éteignez la tension			33.1		VDC
Pas de courant d'entrée de charge	Sortie sans charge 24Vin		110		- Je ne sais pas
Filtrage d'entrée/sortie	π type				Le niveau multi-
Activer la logique	Logique positive: mise en marche (activer la broche ouverte), éteinte (activer la broche raccourcie) Logique négative: Éteindre (ouvrir la broche), allumer (rétrécir la broche)

Spécifications générales

Spécifications générales	Nom de l'entreprise	- Je vous en prie.	Typique	Je suis désolé.	Unité
	Entraînement/sortie	1500			VDC
Voltage d'isolation	Entraînement/sortie	1500			VDC
	Les données sont fourniesrevêtement extérieur	1500			VDC
	Résultats/revêtement extérieur	500			VDC
Résistance à l'isolation	DCPour les appareils électriques	100			MΩ
Fréquence de commutation		200	320	400	Khz
Température de fonctionnement		- Quarante		100	°C
Réservation température		- 55 ans		125	°C
Propriétés de protection	Résistant à l'humidité, au sel et à la moisissure
Dimensions extérieures	35.4 × 25. 1 fois 12.7(L ×W ×H)				mm
Méthode de refroidissement	Convection, refroidissement par air forcé, conduction
Le poids	31				g

Normes de test de sélection

Projet d'essai	Méthode	Condition d'essai	Grade industriel	Grade militaire
Inspection visuelle interne	GJB548B, 2017.1		100% du produit	100% du produit
Conservation à haute température	Pour les véhicules à moteur à combustion	+ 125°C, 48 heures		100% du produit
Conservation à basse température	Pour les véhicules à moteur à combustion	-55°C, 48 heures		100% du produit
Cycle de température	GJB548B, 1010. Je vous en prie.1	-55 ̊+125°C, 10 fois		100% du produit
Test de tension intermédiaire	-	Tc = +25°C		100% du produit
Le brûlage		Tc = + 85°C, 48 heures	Vérification aléatoire	100% du produit
Essai électrique final	Spécification du produit	-40°C, +25°C, +85°C (Tc)	100% du produit	100% du produit
Inspection visuelle externe	GJB548B, 2009.1		100% du produit	100% du produit

Les dimensions physiques

Taille: 33,2 mm (longueur) * 22,8 mm (largeur) * 9,1 mm (hauteur)

Configuration des broches

Le pin	Le symbole	Fonction
1	Je vous en prie.	Entrée négative
2	Résultats	Extrémité de contrôle
3	Vi+	Entrée positive
4	Vo+	Résultats positifs
5	S+	Détection positive
6	Décapage	Fin de réglage de la tension
7	Je ne sais pas.	Détecteur de fin négatif
8	Je vous en prie.	Résultats négatifs
